鑄鋼電動閘閥安裝視頻教程圖解

[ 2025-05-28 ]

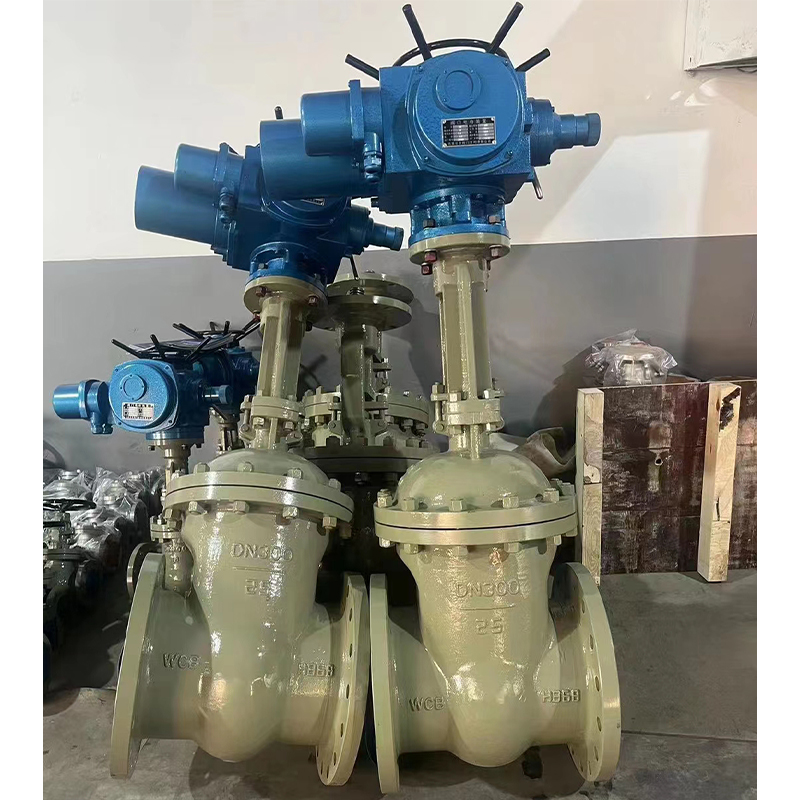

鑄鋼閘閥：按材料分有碳鋼閘閥、不銹鋼閘閥、低合金鋼閘閥（耐高溫的鉻鉬鋼屬這個類別）、低溫鋼閘閥等。

各類鑄鋼閘閥下又有各種具體鋼種牌號常用如下：

1、碳鋼閘閥鑄件牌號有：WCA、WCB、WCC、LCB等；適用溫度-46度~425度。

2、不銹鋼閘閥鑄件牌號：301不銹鋼、CF8不銹鋼（對應鍛件304不銹鋼）、CF8M不銹鋼（對應鍛件316不銹鋼）等；適用溫度-198度~816度。

3、低合金鋼分高溫合金鋼和高強度低合金鋼，其中高溫合金鋼就是常說的鉻鉬鋼。

鉻鉬鋼閘閥的鑄件牌號：ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。適用溫度550度~750度。

每種具體的牌號材料所適用的溫度各不相同，視實際工況條件選用。

適用介質：

1、碳鋼閘閥材料代號"C"：水、油、蒸汽（溫度≤425℃）

2、304不銹鋼閘閥材料代號"P"：硝酸類（溫度≤200℃）

3、316不銹鋼閘閥材料代號"R"：醋酸類（溫度≤200℃）

4、WC6、WC9鉻鉬鋼閘閥材料代號"I"：水、油、蒸汽（溫度≤595℃）

等……

安裝使用

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 2.各連接部位螺栓，要求均勻擰緊； 3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 5.用戶在安裝閥門時，必須預留閥門驅動的必要空間； 6.驅動裝置的接線須按線路圖進行； 7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

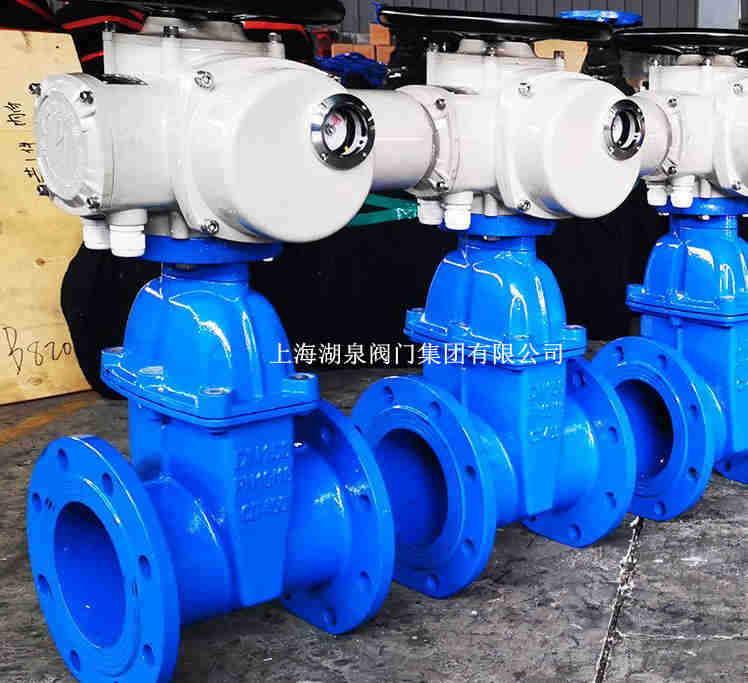

電動閥

安裝注意事項

（1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

（2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

（3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
