閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

PZ400配水閘閥，PZ400配水閘閥技術參數

[ 2023-05-11 ]

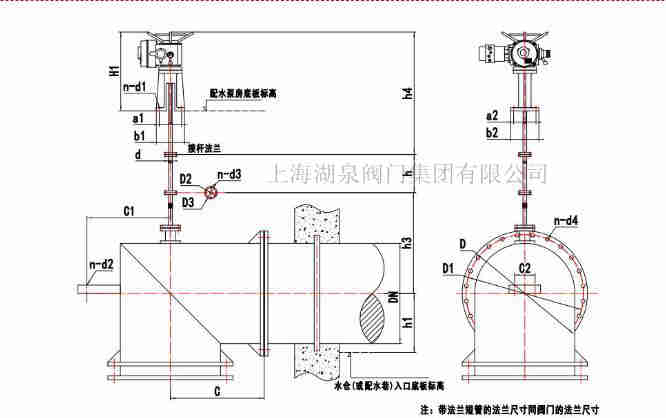

上海湖泉閥門集團有限公司PZ400配水閘閥，PZ400配水閘閥技術參數PZ2型配水閘閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
閘閥

配水技術參數：
型號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
公稱直徑（毫米） 400 500 600 800 1000
介質 水
介質溫度 常溫
操作行程（毫米） 216 216 290 290 314
壓力（公斤力/厘米2） 工作壓力 1
試驗壓力 2.5
操縱方式 手動操作
制造工藝 鑄造/焊接
重量（公斤） 帶法蘭短管 370 450 637 851 1431
不帶法蘭短管 289 345 494 656 1122
備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

產品型號:PZ-1,PZ-TT
產品規格:DN300-1200
公稱壓力:0.1MPa
適用介質:污水、清水
配水閘門的概述: 1.本系列產品是直角式閘閥,可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。

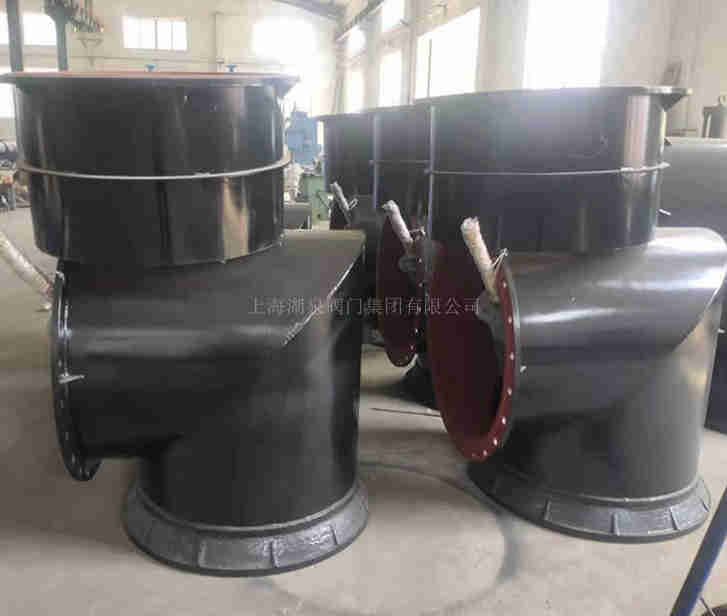

 配水閘閥
技術參數：
型號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
公稱直徑（毫米） 400 500 600 800 1000
介質 水
介質溫度 常溫
操作行程（毫米） 216 216 290 290 314
壓力（公斤力/厘米2） 工作壓力 1
試驗壓力 2.5
操縱方式 手動操作
制造工藝 鑄造/焊接
重量（公斤） 帶法蘭短管 370 450 637 851 1431
不帶法蘭短管 289 345 494 656 1122
備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

采用說明：
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
H 5000 4500 4000 3500
h PZI 400 3765 3265 2765 2265
500
PZI 600 3497 2997 2497 1997
800
PZI 1000 3100 2600 2100 1600
PZ1 1200 3040 2540 2040 1540
2、各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。
