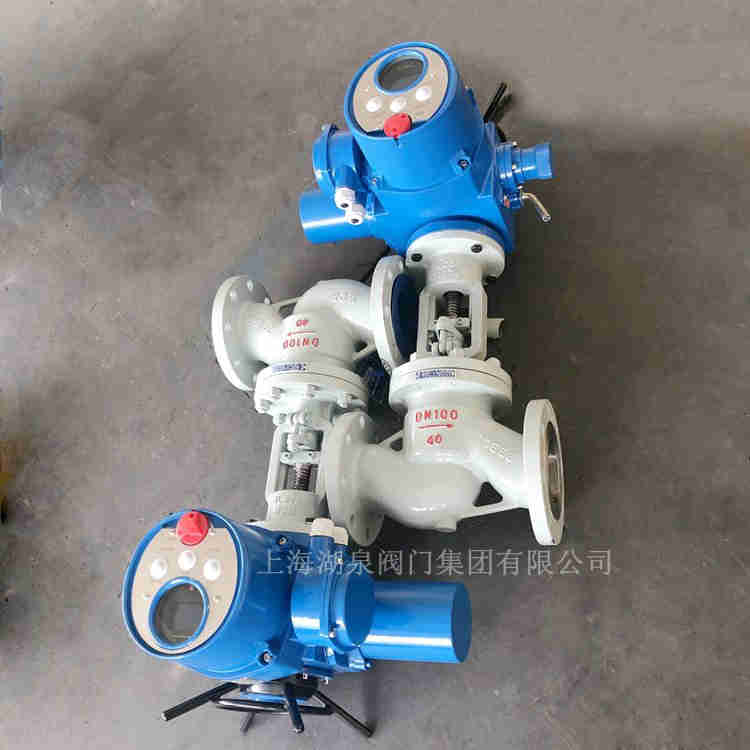

一、電動截止閥^DN80^J941H-25簡介

上海湖泉閥門集團有限公司電動截止閥是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長。啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

二、電動截止閥^DN80^J941H-25主要技術參數

電源：電機為三相交流，380V（特殊訂貨660V或220V）,50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤90%（25℃時）。

防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：戶外型和防爆型為IP65（特殊訂貨IP67）。

工作制：短時15分鐘（特殊訂貨30分鐘）。

三、電動截止閥^DN80^J941H-25特點

1、閥體和閥蓋連接形式：PN10-64采用栓接閥蓋；PN64-320采用自壓密封式閥蓋。

2、閥桿螺母：通常情況下，閥桿螺母材料采用ASTM A439 D2，同時可以根據用戶要求采用銅合金等材料，對于大口徑的截止閥，裝滾動軸承，可以有效減小截止閥的開啟力矩使閥門可以輕松開關。

3、閥桿設計：采用整體鍛造工藝制成，按照標準要求確定***小直徑。

4、閥蓋墊片形式：PN10-64截止閥采用不銹鋼石墨纏繞墊片；PN100截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；PN160截止閥可采用金屬環墊片，PN320截止閥采用自壓密封金屬環。

5、電壓AC380V電動鑄鋼截止閥結構特點：栓接閥蓋，明桿支架和升降式閥桿金屬封面。

6、上密封座設計：我公司提供的所有截止閥都有倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封面非常可靠。雖然按照標準API600中有倒密封，但這不作為在帶壓情況下更換填料的依據。
